由于我們井下的巷道的挖掘設計原因，我們在支護后，還需要進行第二次支護，這個時候用到的產品就是“U型鋼支架”。U型鋼的截面看起來就像英文字母“U”，有時候也會成日文字母“U”的形狀，是制作巷道可伸縮性U型鋼支架的主要型鋼。

介于各國生產的U型鋼的斷面形狀、幾何參數以及材質等有所不同，其中U18和U25屬腰定位；U29、U36屬耳定位。U18由于承載能力很低，現在很少生產。由于普通U型鋼支架太過于固定，我公司創新開發了可縮性U性防護支架，使其具有較高的初撐力、支護強度大的優點，當圍巖作用于支架上的壓力達到一定值時,支架便產生屈服縮動,縮動的結果使圍巖作用于支架上的壓力下降,從而避免了圍巖的壓力大于支架的承載力而導致支架的破壞。

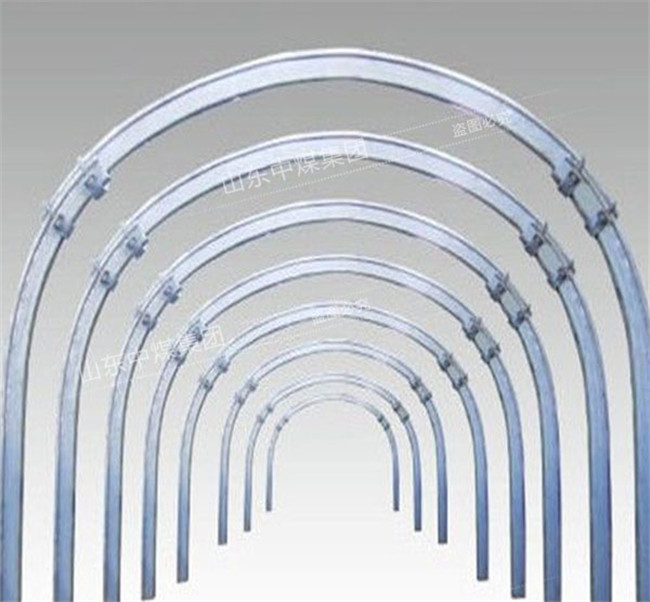

U29型U型鋼支架結構組成：

1.頂梁。

頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。

2.柱腿。

柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；

3.連接件。

連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。

4.架間拉桿。

架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。

5.背襯材料。

背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。
